Dar Geçişli Tip Küresel

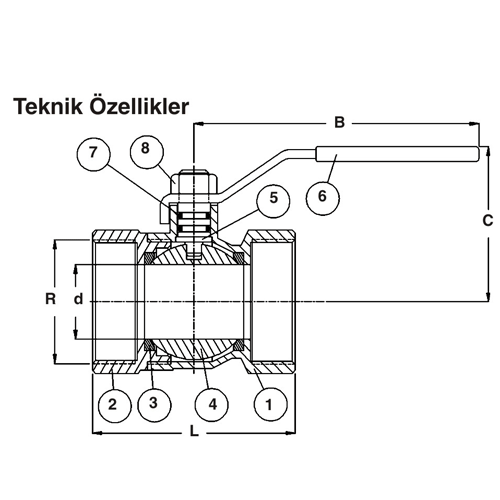

Boru Dişi	Anma Boyutu	d (mm)	L (mm)	B (mm)	C (mm)
1/2"	15	12	44	85	41
3/4"	20	15	50	85	43
1"	25	20	58	85	47
1 1/4"	32	25	69	97	47
1 1/2"	40	32	81	111	60
2"	50	40	92	153	77
2 1/2"	65	50	108	153	85
3	80	63	138	229	114
4	100	76	163	229	122



Dar Geçişli Tip Küresel Vana Malzeme Listesi

No	Parça Adı	Malzeme
1	Gövde	CuZn40Pb2 (Nikel Kaplı)
2	Kapak	CuZn40Pb2 (Nikel Kaplı)
3	Küre	CuZn40Pb2 (Krom Kaplı)
4	Sızdırmazlık Ringi	PTFE (Teflon)
5	Mil	CuZn39Pb3
6	Kol	Çelik (PVC Kaplı)
7	Salmastra (O-ring)	Nitril / NBR
8	Somun	Çelik (Galveniz Kaplı)

Çalışma  Basıncı      : Pn 16

Bağlantı Şekli            : Standart Boru Şekli

Çalışma Sıcaklığı     : Max. + 120 ^oC

Kullanıldığı Yerler     : Evsel, endüstriyel ve tarımsal alanlardaki ısıtma, havalandırma,şehir su şebekesi, çeşitli gaz (yanıcı gazlar hariç) akaryakıt, sıcak ve basınçlı hava tesisatlarında
