DOĞALGAZ VANASI MOP 5-20

Doğal Gaz Vanası Ölçü Tablosu

Boru Dişi	Anma Boyutu	D (mm)	L (mm)	B (mm)	C (mm)
1/2"	15	15	58	85	43
3/4"	20	20	66	85	47
1"	25	25	78	97	47
1 1/4"	32	32	92	111	60
1 1/2"	40	40	101	153	77
2"	50	50	122	153	85

Çalışma Basıncı : MOP 5-20

Bağlantı Şekli : Standart Boru Dişi

Çalışma Sıcaklığı : Max. 60 ^oC

Kullanıldığı Yerler :  Yanıcı Gaz (Doğalgaz,LPG, v.s.) tesisatlarında

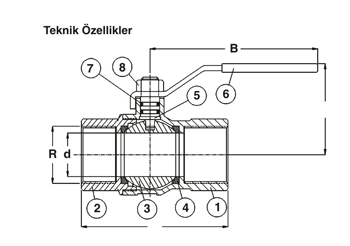

Doğal Gaz Vanası Malzeme Listesi

No	Parça Adı	Malzeme
1	Gövde	CuZn40Pb2 (Nikel Kaplı)
2	Kapak	CuZn40Pb2 (Nikel Kaplı)
3	Küre	CuZn40Pb2 (Krom Kaplı)
4	Sızdırmazlık Ringi	PTFE (Teflon)
5	Mil	CuZn39Pb3
6	Kol	Çelik (PVC Kaplı)
7	Salmastra (O-ring)	Nitril / NBR
8	Somun	Çelik (Galvaniz Kaplı)
